PCV均一粉雜質在線檢測系統
項目背景與需求
將PVC粉（不限于）從管道中取出，然后輸送到檢測設備上，測定雜質大小以及數量，生成報告輸送到服務器。
1.1 現場設備不足分析
傳輸粉料少
管道中的粉料，只占據整個管道截面的25%左右，由于采集
管道高于輸送管道，使得通過采集管道的主要是空氣，導致
采集過程中粉料過少；
管道直徑小
采集管道的直徑過小，而且有彎管，導致粉料在輸送過程中，容易卡在轉彎處，無法到達被檢測位；
粉料污染
PVC的理化性能，一般用不銹鋼或者鋁合金材質，來防止加工過程中，產生腐蝕物質，在傳輸過程中，需要考慮防腐性和防止通過管道，對粉料產生污染；
2.1 改進措施
提高傳輸效率
1、在做粉料收集過程中，盡量用不銹鋼材質的管道作為輸送管道；
2、減少粉料在靜電作用下的附著；
改善傳輸方式
1、由于檢測量相對較少，采用機械螺桿推送的方式傳輸物料，不切合實際情況；針對傳輸過程，我們提供了兩種方案；
2、粉料傳輸過程中，需要考慮粉末和空氣夾雜物中，空氣如何排出的問題；在所提供方案中可以避免空氣對采集粉末樣本量的影響；
減少粉料污染
1、每次輸送，盡可能的輸送干凈，防止有老料，污染剛采集的物料；
2、使用表面光滑的管道傳輸粉料
3.1方案介紹

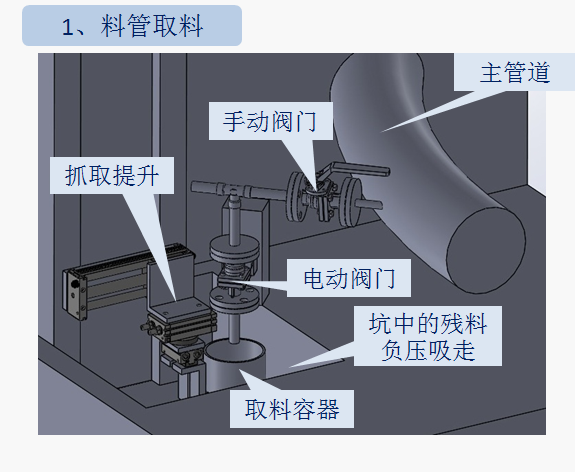

1.主管道取樣：用于雜質檢測200ml,氣味檢測20ml，留樣1L.
2.主管道粉料通過電動放料閥， （手動閥門常開，用于檢修）開始的1L物料不做取樣，通過現場的負壓裝置收集，然后再放料取樣，做檢測。
3.取樣粉料落料至定量容器內通過料位檢測傳感器，檢測到裝料容器料滿了后，傳輸機構開始輸送。如左圖
4.裝料容器完成一次取料-送料，清潔后，回程進入下一循環。

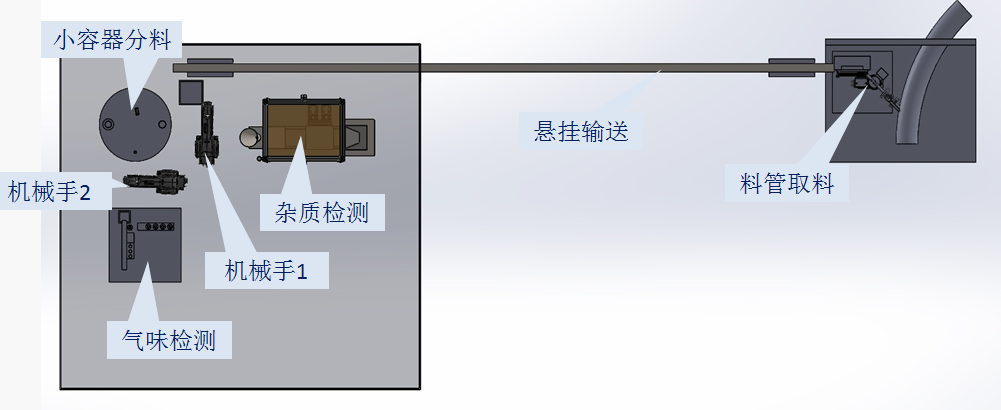

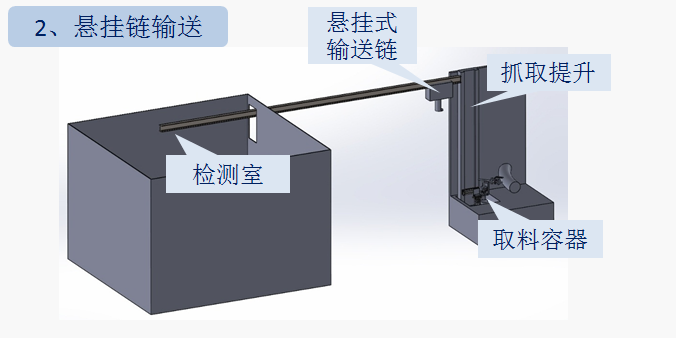

1.取料容器滿后，抓取提升機構將容器掛在懸掛式輸送鏈上。
2.懸掛式輸送鏈將容器送至檢測室內。
3.裝料容器完成一次取料-送料，清潔后，回程進入下一循環。
1.懸掛式輸送鏈將料盒傳送至實驗室內指定位置。
2.機械手將懸掛式輸送鏈送過來的料盒里的料，分配到各個小容器內。將裝料容器內剩料倒入先放置的廢料收集槽中，用負壓清潔裝料容器。清潔后的裝料容器放回懸掛輸送線，準備下一次盛料。裝料容器完成一次取料-送料，清潔后，回程進入下一循環。
3.小容器轉盤上有被動限量裝置，物理上保證料粉在約定容量，誤差5%。
4.機械手將200ML小容器料粉倒入視覺檢測裝置，自動檢測，生成報告。
5. 1L小容器料粉用作留樣，供人工取料實驗室用。
6.20ml小容器料粉用作氣味檢測。

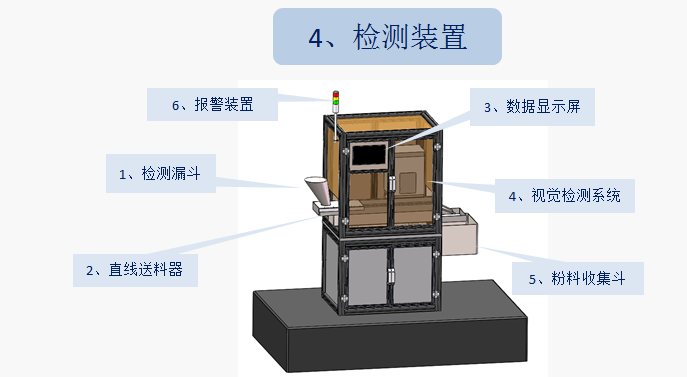

1、粉料進入位于左側的漏斗內后，直線振動盤啟動；
2、在自身重力及振盤振力作用下，粉料從漏斗底部特設結構中流出；并向前運動；
3、在振盤振動力作用下，層疊的粉料鋪開成單層，并經過相機底部，拍照取像；
4、軟件算法處理后，系統獲取粉料數據并收集分析相應數據，保存本地，外發長線服務器端；
5、粉料經過檢測后流入右端的粉料收集斗

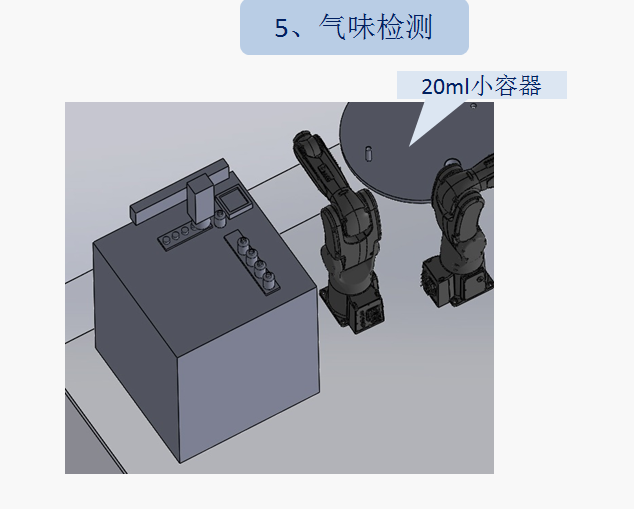

1、機械手2將氣味檢測瓶放置在裝瓶平臺上；
2、機械手2將轉盤中的20ml小容器粉末倒入氣味檢測瓶中；
3、機械手2將氣味檢測瓶放入壓塞位置，進行壓塞；
4、機械手2 將氣味檢測瓶放入待檢區域，等待氣味檢測。

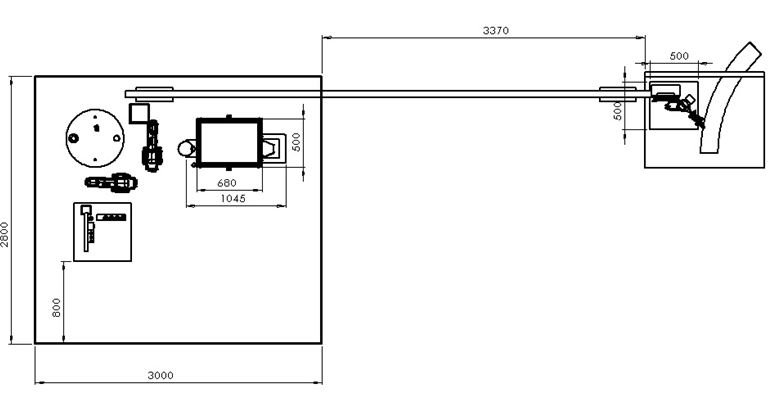

4.整體布局

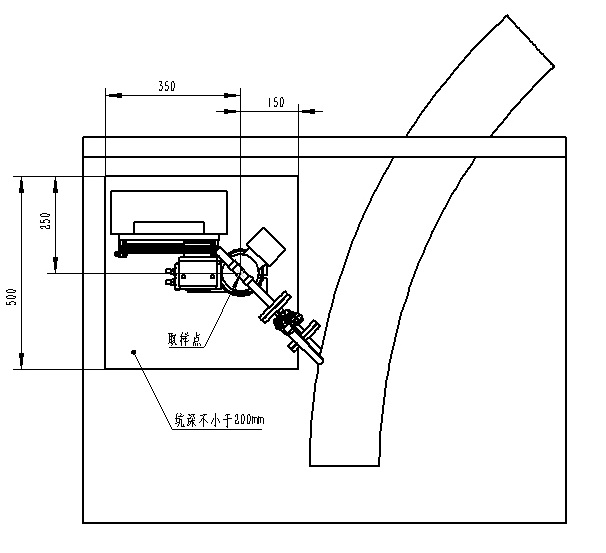

4.1取樣點挖坑尺寸
1、以取樣點為基準；
2、挖500mmX500mmX200mm的坑；

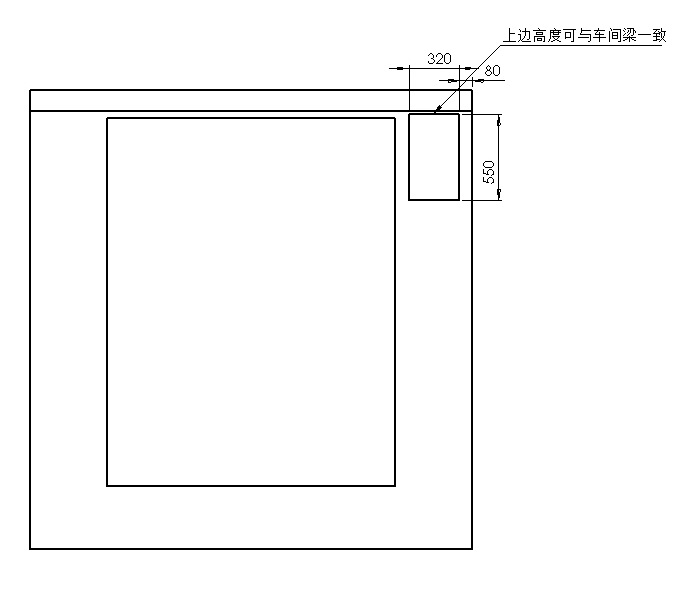

4.2墻體開口尺寸
5 設計參數
參數指標：
◆ 處理量：1 公斤/小時（取決于分辨率）；最大分辨率：10微米
可以計算各類各尺寸雜質濃度，以及不同尺寸粉的濃度占比。
◆ 自動生成報表，數據可通過光纖傳送至服務器端或云端。
◆ 彩色矩陣式像機；高頻率同步LED白光光源
◆ 高性能圖形工作站有自動備份系統；Windows 7 操作系統
◆ 通訊接口可選以太網，USB，RS485，RS232，數字/模擬等
◆ 通訊協議可選MODBUS，TCP/IP，OCP 等
◆ 電源：230V AC 50 HZ；工作溫度：10-40 攝氏度；壓縮空氣：6公斤

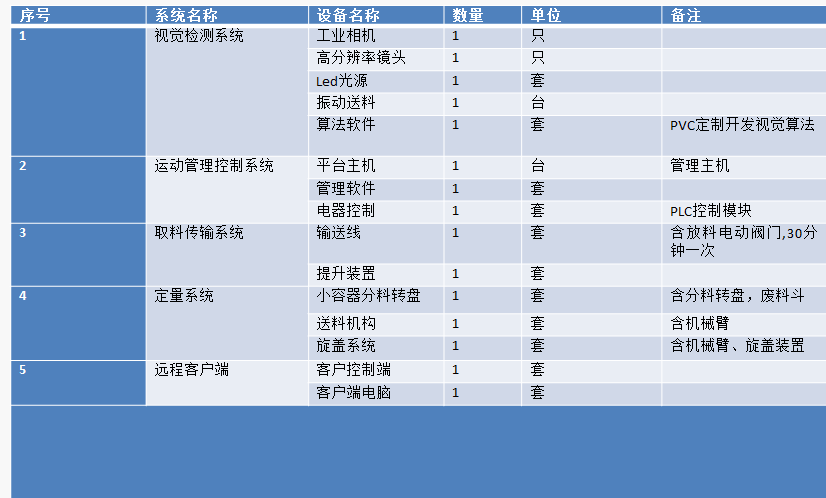

6. 系統配置
